Обработка прорезного кармана с клапаном

Технологическая карта

Обработка прорезного кармана с клапаном

Детали:
а - основная деталь
б - клапан
в - подклапан

Обработка прорезного кармана с клапаном

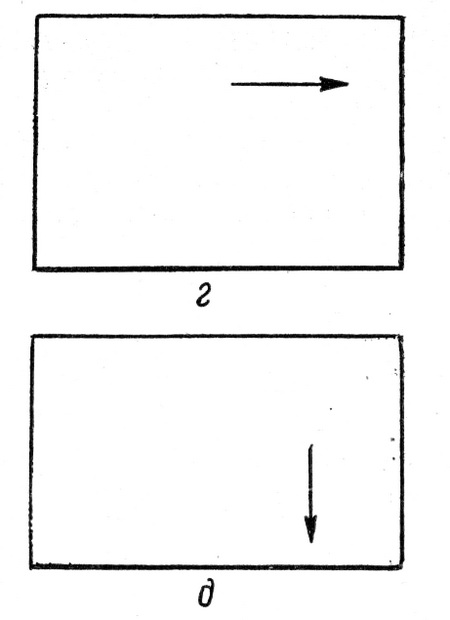

г - обтачка с мешковиной
д - мешковина

Обработка прорезного кармана с клапаном

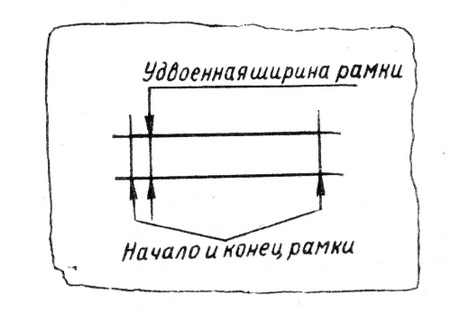

1. Разметить карман с лицевой стороны основной детали линиями, определяющими его длину и ширину

Обработка прорезного кармана с клапаном

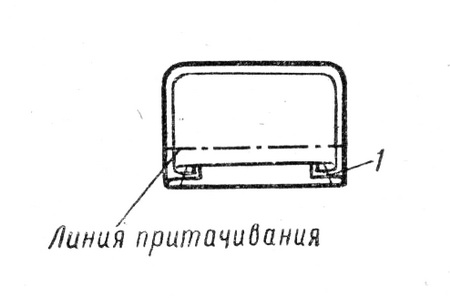

2. Клапан сложить с подклапаном лицевыми сторонами, сметать со стороны клапана, делая посадку в углах на 0,2-0,3 см, и обтачать со стороны подклапана швом шириной 0,5-0,7 см (строчка 1). Швы в углах подрезать, оставляя припуск 0,3 см. Клапан вывернуть, приутюжить, выправляя кант из клапана в сторону подклапана, наметить линию притачивания клапана к основной детали на расстоянии 0,7-1,0 см от среза

Обработка прорезного кармана с клапаном

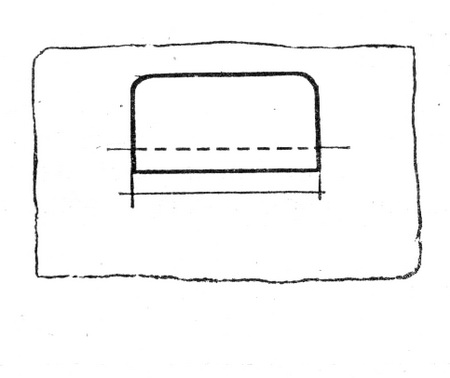

3 Клапан наложить на основную деталь лицевой стороной вниз так, чтобы линия разметки на" клапане совпала с верхней линией разметки на основной детали. Приметать и притачать

Обработка прорезного кармана с клапаном

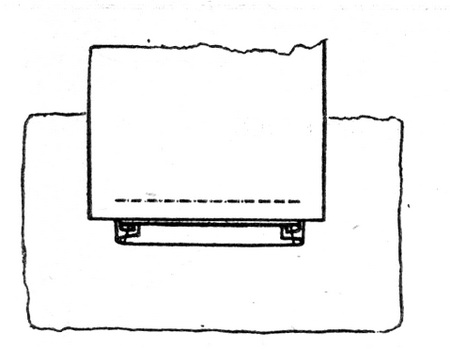

4. Мешковину наложить на подклапан, совмещая срезы, одинаково выпуская за границы длины кармана, наметать по линии притачивания клапана и притачать по строчке притачивания клапана. Концы строчек закончить у поперечных линий разметки кармана

Обработка прорезного кармана с клапаном

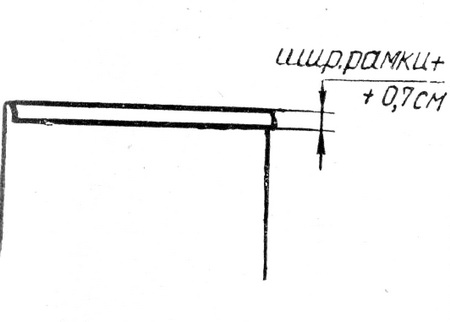

5. Срез нижней обтачки подогнуть наизнанку на ширину рамки плюс 0,7 см и заутюжить

Обработка прорезного кармана с клапаном

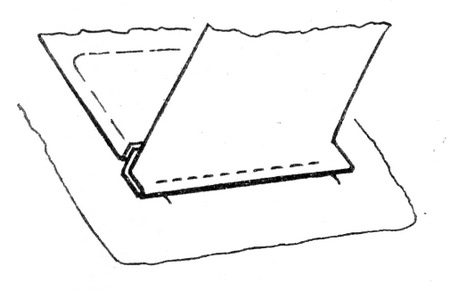

6. Обтачку приложить сгибом к намеченной нижней линии и притачать между поперечными линиями разметки кармана. Расстояние между строчками равно ширине рамки

Обработка прорезного кармана с клапаном

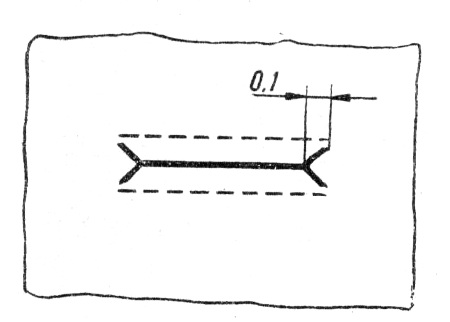

7. Прорезать вход в карман со стороны изнанки от середины в обе стороны, не доходя до строчки на 0,1-0,2 см

Обработка прорезного кармана с клапаном

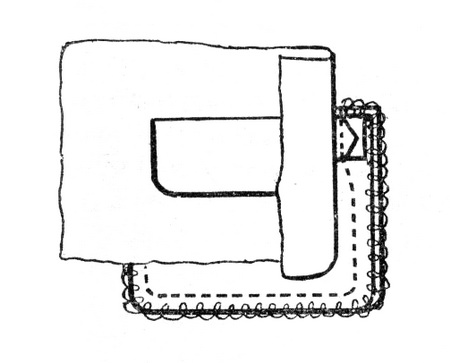

8. Клапан отвернуть вниз, а мешковину с обтачкой вывернуть наизнанку. Концы кармана закрепить так же, как и при обработке кармана в рамку. Мешковину стачать с трех сторон. Срезы мешковины обметать, карман проутюжить с изнанки
